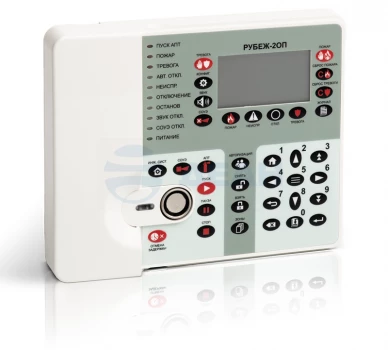

ППКОП 011249-2-1 "Рубеж-2ОП"

Прибор приемно-контрольный и управления охранно-пожарный адресный для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения, количество адресных линий связи – 2; количество адресных устройств, подключаемых к одной АЛС – 250; количество пожарных зон в приборе - 500; количество охранных зон в приборе - 128; длина адресной линии связи – не более 1 000 м; количество встроенных выходов с контролем целостности - 2; количество реле “сухой контакт” - 2; питание – 12/24 В. Адресный охранно-пожарный прибор конструктивно выполнен в пластмассовом корпусе. На лицевой стороне прибора расположены двадцатикнопочная клавиатура и восьмистрочный ЖКИ для ввода и просмотра параметров. Имеется встроенный зуммер, обеспечиваю- щий звуковое сопровождение событий для привлечения внимания оператора. Прибор Рубеж-2ОП работает со следующими адресными устройствами: адресными извещателями пожарными ИП212/101-64-А2R, ИП212-64, ИП 101-29-PR; адресными извещателями пожарными ручными ИПР 513-11; адресными модулями управления клапанами дымоудаления МДУ-1 исп 01, 02, 03; адресными модулями речевого оповещения МРО-2М; адресными модулями управления пожаротушением МПТ-1; адресными пожарными метками АМП-4; адресными метками АМ-1 и АМ-4; изоляторами адресных шлейфов ИЗ-1; адресными релейными модулями РМ-1, РМ-2, РМ-К; адресными радиоканальными модулями МРК-30; адресными радиоканальными извещателями пожарными ИП 212-64Р; адресными радиоканальными извещателями пожарными руч- ными ИП 513-11Р; адресными шкафами управления ШУ; адресными шкафами управления электроприводной задвиж- кой ШУЗ; адресными резервированными источниками питания ИВЭПР 12/2 RSR, ИВЭПР 12/3,5 RSR, ИВЭПР 12/5 RSR. Основные функции прибора РУБЕЖ-2ОП: прием сигналов от адресных устройств по адресной линии связи; включение выносных приборов сигнализации при возникновении тревоги и пожара; управление системами пожаротушения и дымоудаления, рече- вого оповещения на охраняемом объекте; автоматический контроль целостности АЛС и исправности адресных устройств; символьная индикация принимаемых сигналов; светозвуковая индикация сигнализация режимов работы; обмен данными по интерфейсу RS-485 с другими приборами и компьютером; обмен данными по интерфейсу USB с компьютером. Прибор контролирует адресные устройства по 2-м адресным ли- ниям связи (АЛС). Прибор позволяет работать с радиальными, кольцевыми, древо- видными АЛС. Общая длина каждой АЛС – не более 1000 м. Имеется контроль АЛС на КЗ, перегрузку, контроль исправности устройств в АЛС. Постановка/снятие с охраны как всего прибора, так и отдельно каждой зоны. В приборе имеется возможность создания до 500 зон, в том чис- ле до 128 охранных зон. Постановка/снятие с охраны с помощью ключа ТМ или карты Proximity. Автоматическое включение светозвукового и речевого оповеще- ний при различных событиях в системе. Регистрирование всех происходящих в системе событий, отобра- жение состояния охранных и пожарных зон на экране прибора. Разграничение полномочий по взятию/снятию с охраны с помо- щью задания уровня доступа. Имеется встроенный зуммер, обеспечивающий звуковое сопро- вождение событий для привлечения внимания оператора. Прибор осуществляет обмен информацией с адресными устрой- ствами по двухпроводной АЛС. Прибор РУБЕЖ-2ОП имеет 2 ввода питания и широкий диапазон питающего напряжения от 12 до 24 В. В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки. Для ввода и отображения информации в приборе РУБЕЖ-2ОП имеются двадцатикнопочная клавиатура и четырехстрочный ЖКИ на двадцать знакомест в строке. Защитная крышка исключает случайное нажатие на клавиши. Прибор ведет журналы на 1000 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор». Программное обеспечение для конфигурации системы «FireSec Администратор» поставляется бесплатно и входит в комплект по- ставки прибора. После конфигурирования системы, адресный охранно-пожарный прибор РУБЕЖ-2ОП может управлять адресной системой пожарной сигнализации автономно. Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно. Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор». Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов RS485/USB либо USB-кабеля. По отдельному заказу прибор РУБЕЖ-2ОП может комплектоваться USB-кабелем для подключения к компьютеру. Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модуль сопряжения МС-1 или МС-2. Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов и выводом информации на центральный компьютер. Прибор РУБЕЖ-2ОП имеет на панели управления 2 функциональные клавиши F1 и F2. Каждая клавиша имеет возможность назначения на нее функции просмотра журнала событий с фильтрацией последующим типам событий: новые пожарные события; новые охранные события; пожар/внимание/сброс; тревога/сброс; неисправности пожарные; неисправности охранные; добавление/удаление из списка обхода; тест/тест-кнопка; взятие/снятие/невзятие; запуск/остановка пожаротушения. Панель имеет 7 светодиодных индикаторов: НОРМА – зеленый индикатор. Постоянно светится при отсутствии неисправностей в системе. При появлении события «Не - исправность» переходит в режим мерцания с частотой 2 Гц. ПОЖАР – красный индикатор. В нормальном состоянии не светится. Зажигается при получении события «Пожар». ТРЕВОГА – красный индикатор. В нормальном состоянии не светится. В режиме «тревога» мигает с частотой 1 Гц. НЕИСПР. – желтый индикатор. Зажигается при возникновении неисправности. АВТ.ОТКЛ. – желтый индикатор. Постоянно светится при отключенной системе автоматического пожаротушения. СВЯЗЬ – зеленый индикатор. Светится при наличии обмена по интерфейсу RS-485 между прибором и ПК. В случае наличии связи только между приборами внутри сети RS-485 мигает с частотой, которая зависит от интенсивности обмена. В остальных случаях не светится. ПИТАНИЕ – зеленый индикатор. Светится постоянно при питании прибора заданным номинальным напряжением по обоим вводам питания, переходит в режим мерцания с частотой 1 Гц при отсутствии питания на одном из вводов или снижении напряжения ниже заданного уровня. В адресном охранно-пожарном приборе РУБЕЖ-2ОП предусмотрено 2 перекидных реле типа «сухой контакт» и 2 выхода с контролем цепи на КЗ и обрыв, выдающих напряжение, равное напряжению питания прибора. Все реле и выходы имеют следующие программируемые параметры: «Задержка на включение» – время (в секундах), через которое, после подачи команды, произойдет переключение контактов реле. Диапазон возможных значений: от 0 до 255 с. «Удержание» – время (в секундах), по прошествии которого реле перейдет в исходное состояние. Диапазон возможных значений: от 0 до 255 с. Значение «0» – бесконечное удержание (до получения команды выключить). Режим переключения – задается режим работы реле/выхода во включенном состоянии: непрерывный либо меандр (постоянное переключение). Реле и выходы настраивается на включение по одному или нескольким событиям: Неисправность прибора (только для реле «сухой контакт») – выключается или перекидывается в «нормальное» состояние при неисправности или потери связи с адресным устройством, подключенным к прибору, коротком замыкании или обрыве выхода с контролем целостности цепи, отсутствии питания на одном из вводов питания или в целом на приборе. Включение без задержки по пожару в 2-х зонах (только для реле «сухой контакт») – включается, если две или более зон одновременно находятся в пожаре. ПЦН – зона или группа зон поставлена на охрану – реле включено, сняты с охраны, тревога или неисправность – реле выключено. Пожар-1 – сработка в зоне одного адресного пожарного извещателя – реле включено, в отсутствии события «пожар-1» – реле выключено. Пожар-2 – сработка в зоне двух и более адресных пожарных извещателей или одного и более шлейфа адресной метки – реле включено, в отсутствии события «пожар-2» – реле выключено. Внимание – внимание в зоне или группе зон – реле включено, в отсутствии внимания – реле выключено. Включение модуля пожаротушения – включение модуля автоматического пожаротушения (МПТ) в зоне или группе зон – реле включено, в отсутствии включенных МПТ – реле выключено. Включение автоматики МПТ – автоматика включена у МПТ в зоне или группе зон – реле включено, автоматика выключена у МПТ в зоне или группе зон реле выключено. Тревога – тревога в зоне или группе зон – реле включено, в отсутствии тревоги реле выключено. Поставлен на охрану – зона или группа зон поставлена на охрану – реле включено, зона или группа зон снята с охраны – реле выключено. Снят с охраны – зона или группа зон снята с охраны – реле включено, зона или группа зон взята на охрану – реле выключено. Лампа – снята с охраны зона или группа зон – реле выключено, поставлена на охрану – реле включено постоянно, «Тревога» – реле в режиме переключения с частотой 1 Гц, «Неисправность» или невзятие зоны на охрану – реле в режиме переключения с переменной частотой (1,5 с включено, 0,5 с выключено).
