ИЗ-1Б-R3 (L1.42) (382431)

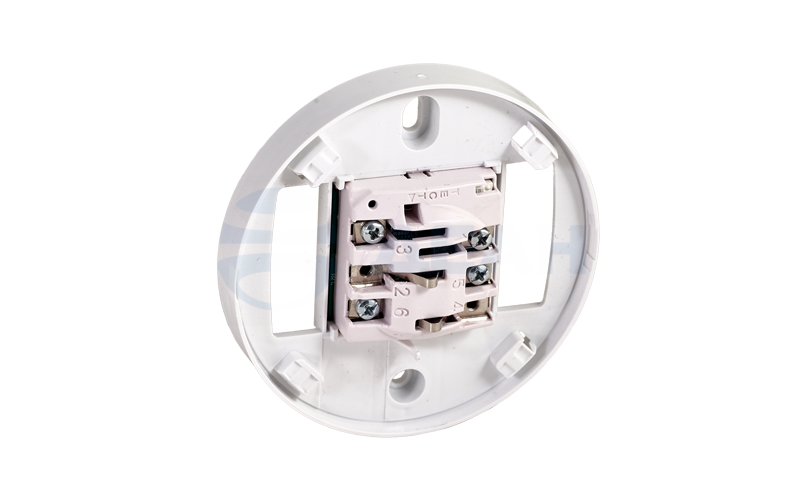

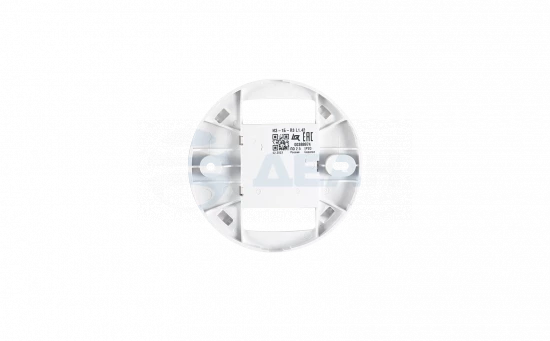

Изолятор шлейфа предназначен для использования в адресных линиях связи RS-R3 приемно-контрольных приборов «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» и контроллеров «R3-Рубеж-КАУ2» и используется для размыкания части адресной линии связи при обнаружении в ней признаков короткого замыкания. Изолятор шлейфа ИЗ-1Б-R3 L1.42 конструктивно выполнен в корпусе базового основания W1.02 и применяется для монтажа на несущих конструкциях адресных извещателей и позволяет подключать в адресную линию связи извещатели ИП 212-64-R3, ИП 101-29-PR-R3 и ИП 212/101-64-PR-R3. Извещатель в комплект поставки ИЗ-1Б-R3 не входит. Изолятор шлейфа ИЗ-1Б-R3 является адресным устройством и занимает 1 адрес в АЛС. На плате изолятора размещена кнопка ТЕСТ, которая служит для тестирования связи ИЗ-1Б-R3 с прибором Рубеж и определения (задания) адреса устройства в АЛС. Для информации о состоянии изолятора предусмотрен оптический индикатор, расположенный на плате. При возникновении КЗ в сегментах АЛС, подключенных к ИЗ-1Б-R3 L1.42, изолятор передает информацию об этом на прибор Рубеж с указанием своего адреса и сегмента, где сработала защита. Это позволяет максимально быстро локализовать неисправный участок АЛС. Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами входа АЛС и клеммами выхода АЛС до 4 кОм, при обнаружении в ней признаков короткого замыкания. После устранения причин КЗ происходит автоматическое восстановление нормальной работы изолятора шлейфа. Электрическое сопротивление защищаемого участка АЛС между изоляторами, между изолятором и прибором, между изолятором и концом АЛС не должно превышать 50 Ом. Применение изоляторов шлейфа в АЛС позволяет: разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа; разрывать кольцевую АЛС между двумя местами установки изоляторов шлейфа. Это локализует участок между изоляторами и оставляет работоспособными остальные участки АЛС. – при возникновении КЗ в АЛС сохраняет работоспособным извещатель, установленный на ИЗ-1Б-R3, независимо от того, какой сегмент АЛС изолирует встроенный изолятор. При большом количестве ИЗ-1Б-R3 в адресной линии связи (более 25 шт.) рекомендуется использовать кабель сечением 0,5 мм2.
