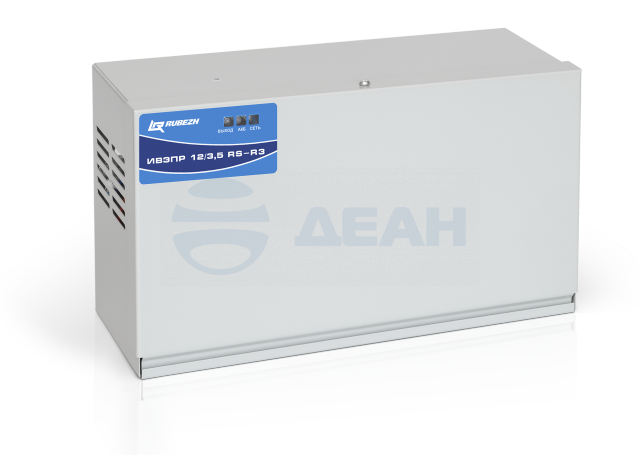

ИВЭПР 12/3,5 RS-R3 2х12 БР (216602)

Источник вторичного электропитания резервированный адресный, обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 3,5 А. Возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме, 184×324×111. Назначение: Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 3,5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник обеспечивает формирование и передачу в приемно-контрольные приборы Рубеж по адресной линии связи по протоколу RS-R3 следующие сообщения: События: Разряд АКБ1 Разряд АКБ1 устранён Отсутствие АКБ1 АКБ1 подключен Нет сетевого напряжения Разряд АКБ2 Разряд АКБ2 устранён Отсутствие АКБ2 АКБ2 подключен Есть сетевое напряжение Неисправности: Отсутствие напряжения на выходе, напряжение < 9В (выход 1) Отсутствие напряжения на выходе, напряжение < 9В (выход 2) Глубокий разряд АКБ1 Глубокий разряд АКБ2 Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ. Преимущества конструкции: оптимальный заряд АКБ за счёт схемы постоянного тестирования; защиту аккумуляторных батарей от перезаряда и глубокого разряда. электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение; электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение. Схемное решение: возможность подключения адресной линии связи для передачи информации о состоянии источника питания; автоматический заряд АКБ при наличии сети переменного тока; автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения; низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы; выходное напряжение гальванически развязано от корпуса. В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
