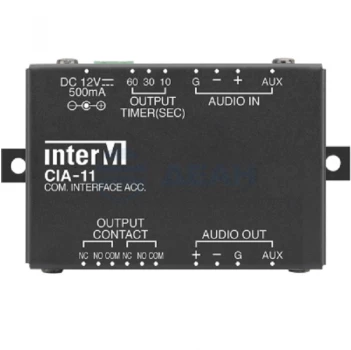

CIA-11

Блок преобразования интерфейсов предназначен для формирования управляющего сигнала типа 'сухой контакт' при наличии сигнала на аудиовходах устройства. Для подключения источников аудиосигнала предусмотрены два линейных входа: симметричный вход с разъемом типа XLR 3pin, выполненный в виде клеммной колодки, и вход с разъемом Jack 3,5. Аудиовыходы устройства аналогичны входам. Для управления внешними исполнительными устройствами предусмотрены нормально-замкнутые и нормально-разомкнутые выходы реле. Срабатывание управляющих контактов происходит по наличию аудиосигнала на входах устройства. Возвращение управляющих контактов в исходное состояние происходит после отсутствия аудиосигнала на входе в течение определенного промежутка времени, длительность которого настраивается вручную с помощью трехпозиционного переключателя и может быть равна 10, 30, 60 секунд. Питание CIA-11 осуществляется от источника постоянного тока 12 В.
