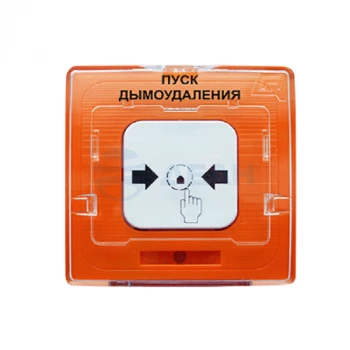

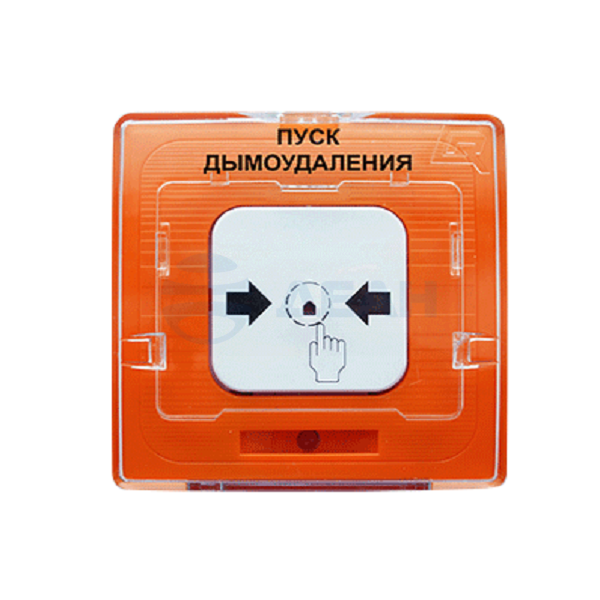

УДП 513-10 ПУСК ДЫМОУДАЛЕНИЯ цвет оранж.(121224)

Устройство дистанционного пуска электроконтактное для ручного включения исполнительных устройств в системах противопожарной защиты и охранно-пожарной сигнализации путем изменения внутреннего сопротивления, цвет оранжевый, надпись «ПУСК ДЫМОУДАЛЕНИЯ», напряжение питания – от 9 до 30 В; ток потребления в дежурном режиме при 20 В – не более 50 мкА; сопротивление ИПР в режиме «Сработка» – 500 Ом при токе 20 мА; диапазон рабочих температур – от -40 до + 60 °С; класс защиты – IP 41. Устройство дистанционного пуска УДП 513-10 с надписью на лицевой панели "ПУСК ДЫМОУДАЛЕНИЯ" выпускается в корпусе оранжевого цвета и используется в качестве устройства управления системами противодымной вентиляции. УДП 513-10 предназначен для круглосуточной и непрерывной работы с неадресными приёмно-контрольными приборами Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20П или любыми другими, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30В. При нажатии кнопки сработки УДП 513-10 скачкообразно уменьшает свое внутреннее сопротивление в прямой полярности до величины 500 Ом. УДП 513-10 состоит из основания, корпуса и защитной прозрачной крышки. На основании УДП 513-10 установлена одна плата с радиоэлементами и клеммниками для подключения проводов шлейфа сигнализации. В центре прозрачной крышки расположен защитный элемент, нажатие на который обеспечивает доступ к кнопке. УДП 513-10 передает сообщение о сработке на приемно-контрольный прибор при нажатии на приводной элемент УДП (кнопку). Для визуального подтверждения нажатого состояния кнопки УДП в верхней части кнопки выпадает цветной флажок. Снятие формируемого сигнала сработки осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания. Питание УДП 513-10 и передача сигнала «Нажатие кнопки» осуществляется по шлейфу сигнализации. Для информации о режимах работы устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 3 – 8 секунд, а в режиме нажатия кнопки - постоянно светится.
