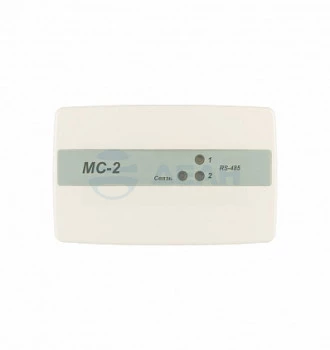

МС-2 (073426)

Модуль сопряжения для подключения объединенных по двум интерфейсам RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы, светодиодная индикация наличия связи приборов с компьютером, RS-485, гальванически развязанный – 2; USB – 1; питание модулей осуществляется от USB интерфейса компьютера; длина кабеля интерфейса RS485, не более 1000 м; длина кабеля интерфейса USB, до 2м; диапазон рабочих температур – от 0 до +40° С. Модуль сопряжения МС-2 обеспечивает: подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы; подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485; светодиодную индикацию наличия связи приборов с компьютером. Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов. Время технической готовности МС к работе после подключения – не более 1 секунды. Питание модулей осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС. Светодиодный индикатор Связь: при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц; при наличии обмена с ПК мигает с частотой 5 Гц; при потере связи с ПК – однократные вспышки с периодом 2 секунды. Светодиодные индикаторы RS-485 «1» и «2»: при отсутствии обмена с ПКП – не светятся; при наличии обмена с ПКП мигают с частотой 10 Гц.
