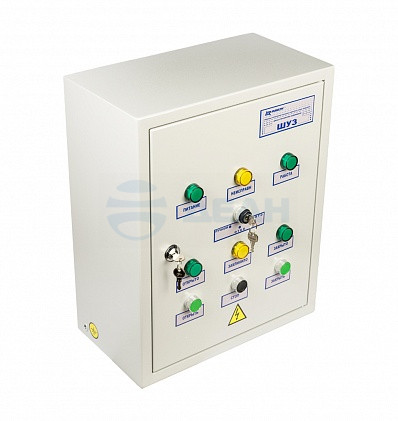

ШУЗ-0,18 (0,18кВт) (109353)

Шкаф управления электроприводной задвижкой адресный, обеспечивает управление электроприводом задвижки мощностью до 0,18 кВт с дисковым затвором с концевыми и муфтовыми выключателями, контроль наличия и параметров электропитания на вводе сети, контроль исправности основ- ных цепей электрической схемы устройства, контроль исправности входных цепей от датчиков на обрыв и кз, передача сигналов в ППКП, напряжение сети для трехфазного исполения – 400 В; напряжение сети для однофазного исполения – 230 В; тип системы заземления – TN-C/ТN-S (выбор при помощи перемычки); диапазон рабочих температур – от 0 до +55° С; степень защиты оболочки - IP31 (IP54 по требованию). ШУЗ управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера. ШУЗ обеспечивает работу с 3-х фазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт в трехфазных сетях системы заземления TN-C или TN-S. В зависимости от мощности подключаемого электропривода шкафы управления выпускаются в следующих исполнениях (цифра в обозначении показывает мощность в кВт): ШУЗ-0,18 (ток регулируемой уставки теплового расцепителя 0,63-1 А); ШУЗ-0,37 (ток 1-1,6 А); ШУЗ-0,75 (ток 1,6-2,5 А); ШУЗ-1,5 (ток 2,5-4 А); ШУЗ-2,2 (ток 4-6,3 А); ШУЗ-3 (ток 6-10 А); ШУЗ-5,5 (ток 9-14 А); ШУЗ-7,5 (ток 13-18 А); ШУЗ-11 (ток 20-25 А); ШУЗ-15 (ток 24-32 А). ШУЗ обеспечивает управление электроприводом: задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1); задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2); задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3). Выбор типа управления ШУЗ осуществляется с ППКПУ при настройке параметров шкафа или задается установкой DIP переключателей на контроллере шкафа. ШУЗ имеет 3 режима управления: «Автоматический»: а) тип управления 1, тип управления 2 – по командам управле- ния от ППКПУ, получаемым по адресной цифровой линии RS-R или по командам удаленного запуска задвижки. б)тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ). «Ручной» – по командам кнопок управления с панели шкафа. «Отключен» – когда контакторы обесточены и управление невозможно. В ручном режиме ШУЗ принимает команды только с кнопок, расположенных на лицевой панели шкафа. В автоматическом режиме (тип управления 1 и 2) помимо команд, поступаемых с ППКПУ, принимает команды с УЗЗ. Команды УЗЗ являются приоритетными перед ППКПУ. ШУЗ реализует следующие функции: контроль наличия и параметров 3-х фазного электропитания на вводе сети; контроль исправности основных цепей электрической схемы прибора; контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок УЗЗ) на обрыв и короткое замыкание; контроль силовой цепи питания двигателя; местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»; передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R; управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R от ППКПУ, от кнопок УЗЗ, по командам датчиков уровня или по -командам местного управления. На лицевой стороне ШУЗ расположены индикаторы состояния и органы управления. В основании корпуса предусмотрены три кабельных сальниковых ввода для подключения к ШУЗ внешних цепей.
