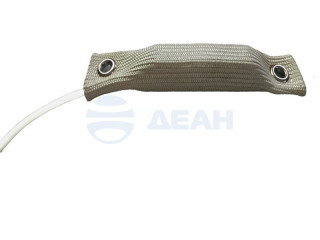

Магнито-Контакт серийно выпускает Датчик положения магнитогерконовый DG DA.

Отличительной особенностью датчика является его расположение в кожухе из стекловолокна.

Такая конструкция позволяет существенно снизить ударные нагрузки при эксплуатации,
а так же обеспечить свободный и удобный монтаж.

Основные места применения - канализационные люки, колодцы и задвижки на автострадах и линиях коммуникаций.

1. Общие сведения

Датчики положения магнитогерконовые DG DA предназначены для применения в системах автоматики различных устройств, в технике бытового, коммерческого, медицинского, научного и промышленного назначений и выдачи сигнала, путем размыкания или переключения сухого контакта геркона; а так же в системах охранной или охранно-пожарной сигнализаций с целью блокировки элементов конструкций из магнитопроводных и не магнитопроводных материалов.

Варианты исполнений

Корпус из нержавеющей стали 12х18Н10Т ГОСТ 19904-90		Корпус из нержавеющей стали 12х18Н10Т ГОСТ 19904-90 в стеклотканевой оболочке
DG DA исп.00	- нормально разомкнутый - накладной на металл (магнитоактивный) - контакты замкнуты на расстоянии 25 мм - контакты разомкнуты на расстоянии 45 мм	DG DA исп.20	- нормально разомкнутый - накладной на металл (магнитоактивный) - контакты переключены на расстоянии 25 мм - контакты не переключены на расстоянии 45 мм
DG DA исп.01	- переключающий - накладной на металл (магнитоактивный) - контакты переключены на расстоянии 20 мм - контакты не переключены на расстоянии 30 мм	DG DA исп.21	- переключающий - накладной на металл (магнитоактивный) - контакты переключены на расстоянии 15 мм - контакты не переключены на расстоянии 20 мм
DG DA исп.00М	- нормально разомкнутый - накладной на металл (магнитоактивный) - со встроенной Адресной меткой - контакты переключены на расстоянии 25 мм - контакты не переключены на расстоянии 45 мм	DG DA исп.20М	- нормально разомкнутый - накладной на металл (магнитоактивный) - со встроенной Адресной меткой - контакты переключены на расстоянии 25 мм - контакты не переключены на расстоянии 45 мм
DG DA исп.01М	- нормально замкнутый - накладной на металл (магнитоактивный) - со встроенной Адресной меткой - контакты замкнуты на расстоянии 20 мм - контакты разомкнуты на расстоянии 30 мм	DG DA исп.21М	- нормально замкнутый - накладной на металл (магнитоактивный) - со встроенной Адресной меткой - контакты замкнуты на расстоянии 15 мм - контакты разомкнуты на расстоянии 20 мм

2. Основные параметры и характеристики

ПАРАМЕТР	ИCП. 00	ИCП. 01	ИCП. 00М	ИCП. 01М	ИCП. 20	ИCП. 21	ИCП. 20М	ИCП. 21М
Коммутируемый ток, А	до 0.25	до 0.25	Параметр определён производителем адресной метки		до 0.25	до 0.25	Параметр определён производителем адресной метки
Коммутируемое напряжение, В	до 72	до 72			до 72	до 72
Сопротивление замкнутых контактов, Ом, не более	0.5	0.5			0.5	0.5
Габаритные размеры, мм	датчика - 100 х 17.2 х 15 магнита - 100 х 17.2 х 15				датчика - не более 128 х 20 х 17 магнита - 100 х 17.2 х 15
Конструктивное исполнение	2-х блочный
Допуск соосности крепления датчика и магнита, мм	5
Длина вывода	не менее 500 мм* (* по согласованию с потребителем датчики могут изготавливаться с длиной вывода, отличающейся от указанного, что оговаривается в договоре на поставку).
Масса, кг, не более	датчика - 0,022 магнита - 0,02
Степень защиты оболочки по ГОСТ 14254	IP66/IP68
Диапазон температур, °C	от -45 до +50
Относительная влажность	98% при 35°C
Класс защиты от поражения электрическим током соответствует 1 классу по ГОСТ 12.2.007.0
Датчик не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

3. Допустимые условия эксплуатации

Датчик имеет климатическое исполнение У1 по гост 15150-69 и сохраняет работоспособность в диапазоне температур от минус 45 до плюс 50°С и относительной влажности до 98% температуре 35°С.

4. Техническое обслуживание

В процессе эксплуатации извещатель следует обращать внимание на:
- отсутствие механических повреждений корпуса;
- исправность электрической изоляции;
-надёжность крепления;

Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном состоянии.

5. Комплектность

В комплект поставки датчиков входят:

блок геркона	1 шт.
блок магнита	1 шт.
паспорт	1 шт. на транспортную тару
